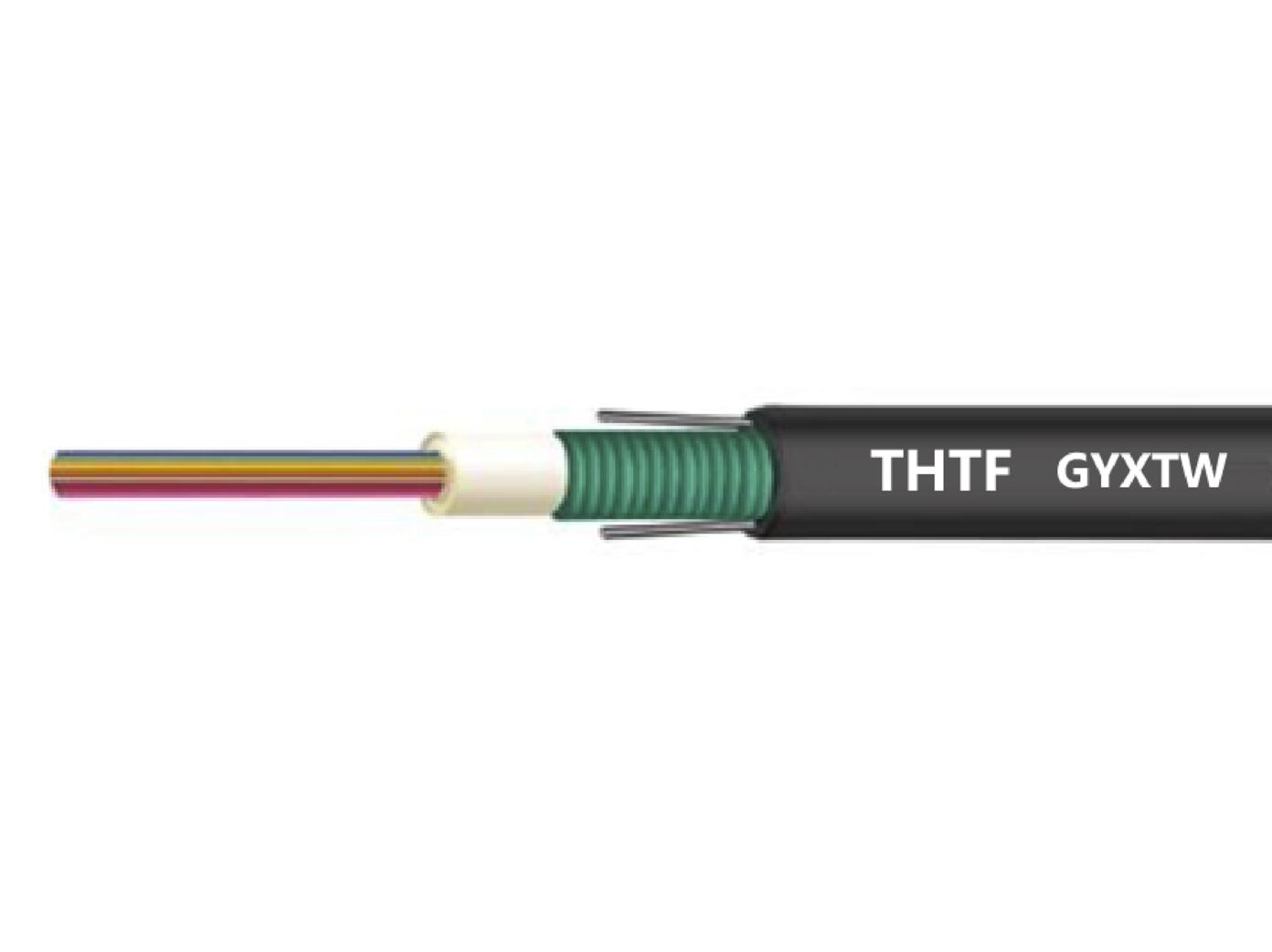

室外用GYXTW型中心束式主干光缆

产品规格

l  适用范围：架空（非自承）、管道、直埋

l  标准符合：YD/T 769

l  纤芯直径：9/125μm（单模）、50/125μm（多模）

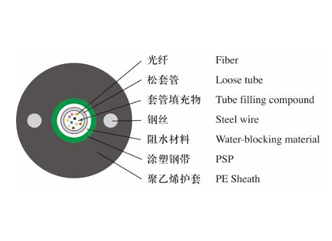

光缆结构

l  光纤结构：250μm松套光纤

l  光缆结构：中心束型

l  金属加强方式：采用平行加强钢丝

l  套管填充物：管内满充特种油膏，对光纤进行了关键性阻水保护

l  阻水材料：采用优质阻水材料

l  涂塑钢带：PSP双面涂塑钢带防潮层，有效的确保光缆的防水性能

l  聚乙烯护套：PE护套具有很好的抗紫外辐射性能

l  颜色：黑色

光学性能

<OS2单模>

l  光缆衰减：@1310 ≤0.4dB/km；@1383nm ≤0.4dB/km；@1550nm ≤0.3dB/km

<多模OM4>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 4700MHz•km

l  全模式带宽：@850nm 3500MHz•km @1300nm 500MHz•km

<多模OM3>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 2000MHz•km

l  全模式带宽：@850nm 1500MHz•km @1300nm 500MHz•km

<多模OM2+>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 1000MHz•km

l  全模式带宽：@850nm 750MHz•km @1300nm 500MHz•km

<多模千兆>

l  光缆衰减：@850nm ≤3.0dB/km；@1300nm ≤1.0dB/km

l  有效模带宽：850nm 500MHz•km

l  全模式带宽：@850nm 500MHz•km @1300nm 500MHz•km

机械特性

l  允许拉伸力：≤600N 或1KM缆重中取最大值（长期）、≤1500N（短期）

l  允许压扁力：≤300N/100mm（长期）、≤1000N/100mm（短期）

l  动态弯曲半径：≥20倍光缆直径

l  静态弯曲半径：≥10倍光缆直径

线缆外径（mm）

l  2-12芯：8.2

l  24芯：9.3

环境性能

l  存储、使用温度：-40～60℃

订货信息

l  可选芯数(x)：4/6/8/12/24
